SCHEMAT PODŁĄCZENIA ROZDZIELACZA HYDRAULICZNEGO
Zastanawiasz się jak podłączyć rozdzielacz hydrauliczny? Poniżej znajdziesz prosty schemat ułatwiający to zadanie.

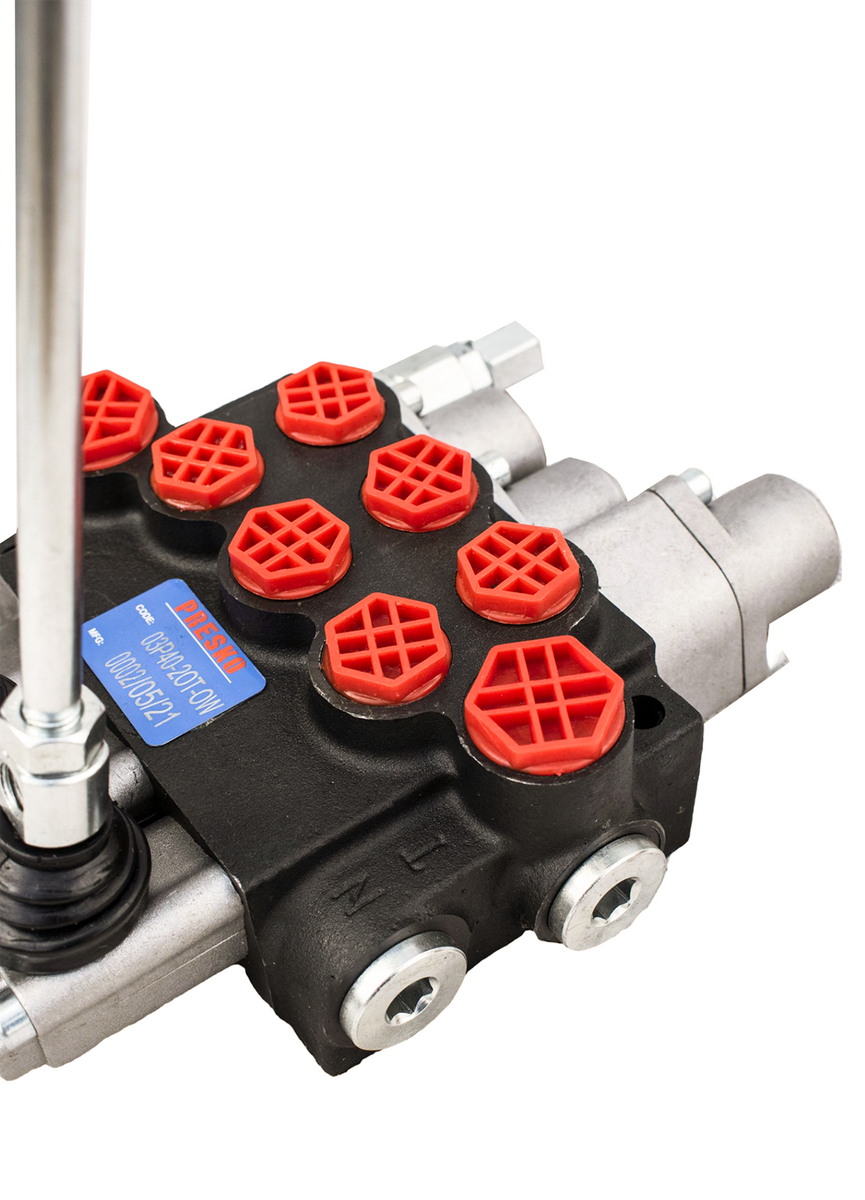

Rozdzielacz hydrauliczny wyposażony jest w porty, do których podłączamy zakute przewody hydrauliczne. Port oznaczony literą P (od angielskiego słowa „power”) oznacza zasilanie rozdzielacza olejem hydraulicznym. Port oznaczony literą T (od angielskiego słowa „tank’’) przeznaczony jest do powrotu oleju na zbiornik. Średnica portów P i T jest zwykle większa od portów odpowiedzialnych za obsługę poszczególnych sekcji. W przypadku rozdzielaczy PRESKO porty zasilania i powrotu wynoszą ½’’ (rozdzielacze 40l) oraz porty ¾’’ (rozdzielacze 80l). Dodatkowo, każdy rozdzielacz hydrauliczny przystosowany do obsługi siłowników dwustronnego działania posiada po dwa porty na każdej z sekcji – do tych portów należy podłączyć przewody hydrauliczne wychodzące z siłownika.
